产品介绍:
本产品为清洁设备配套控制面板，产品能控制清洁设备刷盘、吸水运行工作，显示电池电量等其 它清洁设备通用功能。此款控制面板采用RFID卡感应启动，请您使用时注意选择刷卡感应区域。您 需要选择功能键时只需在面板启动后,用手指在相应功能键图标上滑动即可打开选择的功能，并且功 能键上方相应功能指示灯亮起。指示灯亮起则表示该灯对应的功能正在工作(由于本产品采用电容式 触摸按键设计，在使用时请勿用力按压按键)。

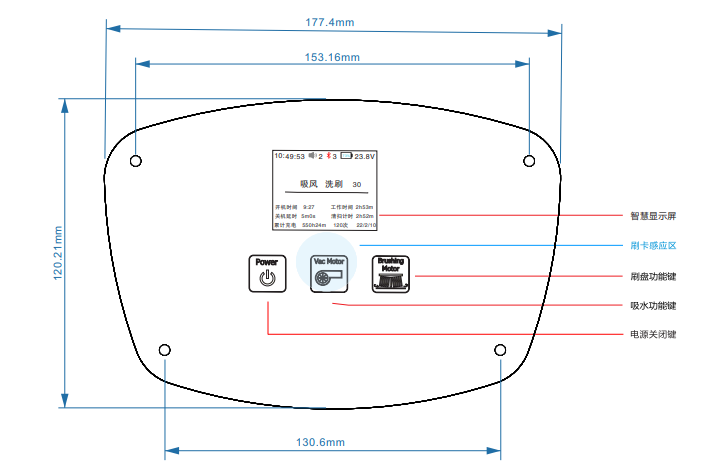

产品详情请参见下图:
功能特点：
◆ 电池电量显示；
◆ 电容触摸按键、操作便捷灵敏；
◆ 电池电量欠压延时保护；
◆ 防水、防腐蚀、全密封设计，坚固耐用；
◆ 吸水与刷盘接触器线圈的过载、短路保护；
◆ 滞留数据上传提醒；
◆ 累计工作时长和清扫时长；
◆ 蓝牙通讯、语音功放；
◆ 智慧显示屏，可自由更换桌面；
◆ CAN2.0B接口,可扩展4G网关；
◆ 本地工作记录保存7天；
◆ OTA远程升级功能；
◆ 整点报时的功能。
使用说明：
本产品为清洁设备配套控制面板，产品能控制清洁设备刷盘、吸水运行工作，显示电池电量等其 它清洁设备通用功能。此款控制面板采用RFID卡感应启动，请您使用时注意选择刷卡感应区域。您 需要选择功能键时只需在面板启动后,用手指在相应功能键图标上滑动即可打开选择的功能，并且功 能键上方相应功能指示灯亮起。指示灯亮起则表示该灯对应的功能正在工作(由于本产品采用电容式 触摸按键设计，在使用时请勿用力按压按键)。
产品详情请参见下图:
技术参数：
◆ 面板尺寸：177±1.0（mm）× 120±1.0(mm)×4±0.5(mm)；
◆ 面板尺寸：177±1.0（mm）× 120±1.0(mm)×4±0.5(mm)；
◆ 密封盖尺寸：79±1.0（mm）× 86±1.0(mm)×17±1.0(mm)；
◆ 工作温度:-15℃ --- +55℃；贮存温度:-20℃ --- +65℃；
◆ 相对湿度:10%-80%；PCB板厚度：1.6mm±0.1(mm)；
◆ 额定电压:24V,额定电流:20mA；
◆ 电控板工作电压：DC10V—40V，待机电流 18mA；
◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。
◆ 建议使用的线圈直流阻抗值大于60欧（24V 线圈）、240欧（48V 线圈）或双线圈接触器。
◆ 工作温度:-15℃ --- +55℃；贮存温度:-20℃ --- +65℃；
◆ 相对湿度:10%-80%；PCB板厚度：1.6mm±0.1(mm)；
◆ 额定电压:24V,额定电流:20mA；
◆ 电控板工作电压：DC10V—40V，待机电流 18mA；
◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。
◆ 建议使用的线圈直流阻抗值大于60欧（24V 线圈）、240欧（48V 线圈）或双线圈接触器。
◆ 电池电量显示；
◆ 电容触摸按键、操作便捷灵敏；
◆ 电池电量欠压延时保护；
◆ 防水、防腐蚀、全密封设计，坚固耐用；
◆ 吸水与刷盘接触器线圈的过载、短路保护；
◆ 滞留数据上传提醒；
◆ 累计工作时长和清扫时长；
◆ 蓝牙通讯、语音功放；
◆ 智慧显示屏，可自由更换桌面；
◆ CAN2.0B接口,可扩展4G网关；
◆ 本地工作记录保存7天；
◆ OTA远程升级功能；
◆ 整点报时的功能。

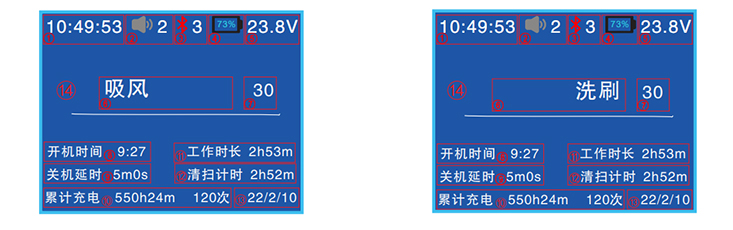

使用说明：
①北京时间：电子时钟，整点报时,(注:面板的电子时钟与标准时间有差异时需要连接手机蓝牙校时)。
②语音状态和音量大小：
该标识为红色，表示提醒服务已打开，会自动提醒有数据需要上传；
该标识为白色，表示提醒服务已关闭。
③蓝牙连接状态和滞留数据量（以天数为单位）：
该标识为红色，表示蓝牙已连接，蓝牙连接且清洗作业时每分钟自动上传数据到服务器；
该标识为白色，表示蓝牙已断开，蓝牙连接断开后，数据自动保存到本地，提醒服务进入计时；
当数据显示大于零时，则表示有滞留数据需要上传，当全部滞留数据都已上传时，显示为0。
滞留数据本地仅保存7天（一周）。
④电池剩余电量：以百分比方式表达，30%以下变色为红，需要充电，0%自动关机。
⑤电池电压：每次开机语音播报电池剩余电量和电池电压值。
⑥工作状态区：
吸风电机正常工作图标，当吸风电机不工作时，该区域不显示；
洗刷电机正常工作图标，当洗刷电机不工作时，该区域不显示。
⑦清扫作业状态计时计数器：当计时大于59秒，累计添加到清扫时长，如果清扫时间语音播报开关 打开时，此刻会语音播报当天清扫累计时长。
⑧开机时间：记录每天机器首次开启时间。
⑨自动关机延时，当刷盘和吸水都停止后，进入倒计时自动关机。
⑩累计充电时间和次数。
⑪工作时长。
⑫清扫时长。
⑬公元日历日期。
⑭显示屏背景色：可根据喜好自由切换。
②语音状态和音量大小：
该标识为红色，表示提醒服务已打开，会自动提醒有数据需要上传；
该标识为白色，表示提醒服务已关闭。
③蓝牙连接状态和滞留数据量（以天数为单位）：
该标识为红色，表示蓝牙已连接，蓝牙连接且清洗作业时每分钟自动上传数据到服务器；
该标识为白色，表示蓝牙已断开，蓝牙连接断开后，数据自动保存到本地，提醒服务进入计时；
当数据显示大于零时，则表示有滞留数据需要上传，当全部滞留数据都已上传时，显示为0。
滞留数据本地仅保存7天（一周）。
④电池剩余电量：以百分比方式表达，30%以下变色为红，需要充电，0%自动关机。
⑤电池电压：每次开机语音播报电池剩余电量和电池电压值。
⑥工作状态区：
吸风电机正常工作图标，当吸风电机不工作时，该区域不显示；
洗刷电机正常工作图标，当洗刷电机不工作时，该区域不显示。
⑦清扫作业状态计时计数器：当计时大于59秒，累计添加到清扫时长，如果清扫时间语音播报开关 打开时，此刻会语音播报当天清扫累计时长。
⑧开机时间：记录每天机器首次开启时间。
⑨自动关机延时，当刷盘和吸水都停止后，进入倒计时自动关机。
⑩累计充电时间和次数。
⑪工作时长。
⑫清扫时长。
⑬公元日历日期。
⑭显示屏背景色：可根据喜好自由切换。
