产品介绍:
本产品为清洁设备配套控制面板，产品能控制清洁设备刷盘、吸水运行工作，显示电池电量等其 它清洁设备通用功能。此款控制面板采用RFID卡感应启动，请您使用时注意选择刷卡感应区域。您 需要选择功能键时只需在面板启动后,用手指在相应功能键图标上滑动即可打开选择的功能，并且功 能键上方相应功能指示灯亮起。指示灯亮起则表示该灯对应的功能正在工作(由于本产品采用电容式 触摸按键设计，在使用时请勿用力按压按键)。
功能特点：
◆ 电池电量显示；
◆ 电容触摸按键、操作便捷灵敏；
◆ 电池电量欠压延时保护；
◆ 防水、防腐蚀、全密封设计，坚固耐用；
◆ 吸水与刷盘接触器线圈的过载、短路保护；
◆ 低电量节能限制模式；
◆ 有刷电机碳刷与换向器故障提醒；
◆ 可选配扩展语音播报模块，GPRS网关云服务模块； 防撞及辅助驾驶等拓展功能；
使用说明：
本产品为清洁设备配套控制面板，产品能控制清洁设备刷盘、吸水运行工作，显示电池电量等其 它清洁设备通用功能。此款控制面板采用RFID卡感应启动，请您使用时注意选择刷卡感应区域。您 需要选择功能键时只需在面板启动后,用手指在相应功能键图标上滑动即可打开选择的功能，并且功 能键上方相应功能指示灯亮起。指示灯亮起则表示该灯对应的功能正在工作(由于本产品采用电容式 触摸按键设计，在使用时请勿用力按压按键)。
技术参数：

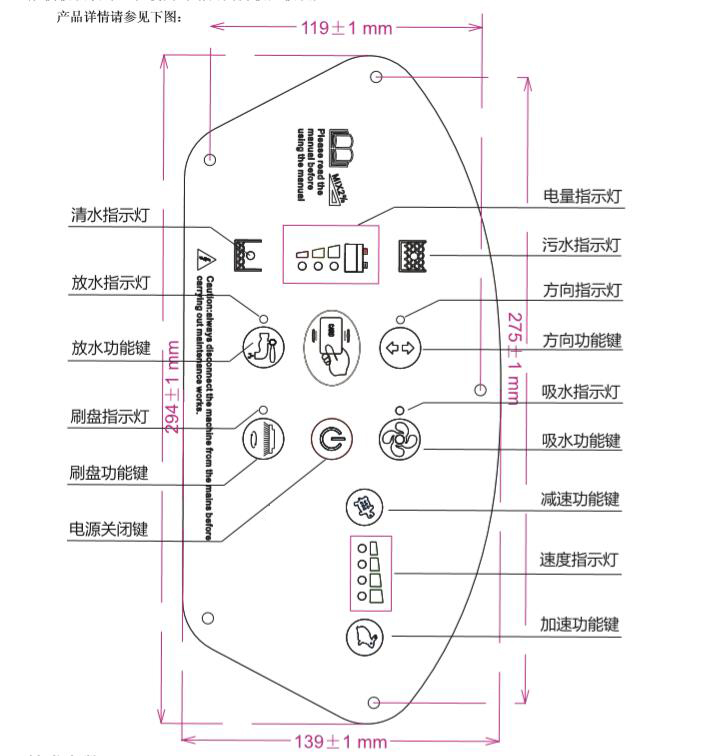

◆ 面板尺寸：294±1.0（mm）× 139±1.0(mm)×4±0.5(mm)；
◆ 面板尺寸：294±1.0（mm）× 139±1.0(mm)×4±0.5(mm)；
◆ 密封盖尺寸：80±1.0（mm）× 112±1.0(mm)×17±1.0(mm)；
◆ 工作温度:-15℃ --- +55℃；贮存温度:-20℃ --- +65℃；
◆ 相对湿度:10%-80%；PCB板厚度：1.5mm±0.1(mm)；
◆ 额定电压:24V,额定电流:20mA；
◆ 电控板工作电压：DC18V—28V，待机电流 15mA；
◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。
◆ 工作温度:-15℃ --- +55℃；贮存温度:-20℃ --- +65℃；
◆ 相对湿度:10%-80%；PCB板厚度：1.5mm±0.1(mm)；
◆ 额定电压:24V,额定电流:20mA；
◆ 电控板工作电压：DC18V—28V，待机电流 15mA；
◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。
◆ 电池电量显示；
◆ 电容触摸按键、操作便捷灵敏；
◆ 电池电量欠压延时保护；
◆ 防水、防腐蚀、全密封设计，坚固耐用；
◆ 吸水与刷盘接触器线圈的过载、短路保护；
◆ 低电量节能限制模式；
◆ 有刷电机碳刷与换向器故障提醒；
◆ 可选配扩展语音播报模块，GPRS网关云服务模块； 防撞及辅助驾驶等拓展功能；
使用说明：
电池电量说明：
控制面板在断电后再次上电时,面板LED灯自检熄灭后,电量指示灯从左往右代表电池电量 由低到高;电量指示详细信息参见下图：
电量状态显示范围说明：
当电瓶电量≥25V时：三只电量灯全亮，如图：
22.5V≤电量＜25V时：二只电量灯亮，如图：
20.5V≤电量＜22.5V时：一只电量灯亮，如图：
20V≤电量＜20.5V时：一只电量灯滚动闪烁提醒用户及时充电。
当电量＜20V时：三只电量灯滚动闪烁,并延时30秒自动关闭所有功能(包括电量显示)
时,请及时充电补充,否则 会严重影响电池使用寿命。
操作流程：
接通电源后,控制器进入系统自检状态,面板电池电量指示灯和功能指示灯闪烁。自检完成后熄灭所有指示 灯,刷盘与吸水端子输出电压为零。此时可进行如下操作：
a. 设备操作人员用RFID卡靠近
区 域，RFID读头读取正确身份信息后立即自动打开电源并解锁面板,电量显 示灯、吸水键、刷盘键，进入实时检测状态。
b. 若需吸水电机工作，此时应换成手指操作并触摸
图标，即可启动吸水电机，吸水指示灯点亮时,启动后再 次触摸
图标，完成关闭该功能。
c. 若需刷盘电机工作，可用启动吸水电机的方法触摸
图 标，完成操作。
d. 改变洗地机行车方向,可用手指触摸
图 标 , 即可切换车辆行车方向,再次触摸则可以循环切换行车方向。方 向指示灯点亮,行车方向为前进;方向指示灯熄灭,行车方向为倒退。
e. 洗地作业时,当刷盘电机启动后,可触摸控制面板上
图标,此时放水指示灯点亮,车辆开始放水作业,再次触 摸可关闭此功能。
f. 当车辆行驶时,可按下
加速 /
减 速功能键来控制车辆行驶速度,每 按下
一次可将车辆行驶速度上升一 档,同时速度指示灯对应点亮,四只LED指示灯全点亮时速度为五档上限, 每按下
一次,车辆行驶速度下降一档, 同时速度指示灯对应点亮,四只LED指示灯全熄灭时速度为一档下限。
控制面板在断电后再次上电时,面板LED灯自检熄灭后,电量指示灯从左往右代表电池电量 由低到高;电量指示详细信息参见下图：
电量显示灯:
电量说明:
待机状态下，使用洗地机启动卡，开启面板进入工作状态。电量状态显示范围说明：
当电瓶电量≥25V时：三只电量灯全亮，如图：
22.5V≤电量＜25V时：二只电量灯亮，如图：
20.5V≤电量＜22.5V时：一只电量灯亮，如图：
20V≤电量＜20.5V时：一只电量灯滚动闪烁提醒用户及时充电。
当电量＜20V时：三只电量灯滚动闪烁,并延时30秒自动关闭所有功能(包括电量显示)
充电提醒：
当面板电量指示灯从最高位逐渐降到最低位时,说明电瓶电量不足,为保护设备,建议在此时给电池 充电，以保证能正常使用,充电时请关闭控制面板！建议当电池电量剩余 时,请及时充电补充,否则 会严重影响电池使用寿命。操作流程：
接通电源后,控制器进入系统自检状态,面板电池电量指示灯和功能指示灯闪烁。自检完成后熄灭所有指示 灯,刷盘与吸水端子输出电压为零。此时可进行如下操作：
a. 设备操作人员用RFID卡靠近
区 域，RFID读头读取正确身份信息后立即自动打开电源并解锁面板,电量显 示灯、吸水键、刷盘键，进入实时检测状态。 b. 若需吸水电机工作，此时应换成手指操作并触摸
图标，即可启动吸水电机，吸水指示灯点亮时,启动后再 次触摸 图标，完成关闭该功能。 c. 若需刷盘电机工作，可用启动吸水电机的方法触摸
图 标，完成操作。 d. 改变洗地机行车方向,可用手指触摸
图 标 , 即可切换车辆行车方向,再次触摸则可以循环切换行车方向。方 向指示灯点亮,行车方向为前进;方向指示灯熄灭,行车方向为倒退。 e. 洗地作业时,当刷盘电机启动后,可触摸控制面板上
图标,此时放水指示灯点亮,车辆开始放水作业,再次触 摸可关闭此功能。f. 当车辆行驶时,可按下
加速 / 减 速功能键来控制车辆行驶速度,每 按下 一次可将车辆行驶速度上升一 档,同时速度指示灯对应点亮,四只LED指示灯全点亮时速度为五档上限, 每按下 一次,车辆行驶速度下降一档, 同时速度指示灯对应点亮,四只LED指示灯全熄灭时速度为一档下限。
g. 洗地机倒车行驶时,吸水功能默认无法启动,刷盘功能可正常使用,当污水箱水位到达上限时,污水水箱指示灯 点亮并闪烁,此时吸水电机停止工作且无法再次开启,刷盘电机正常工作;当污水排尽后指示灯熄灭,吸水电机方可 重新启动工作。
h. 手指触摸
图标，所有功能关闭,此时面板所有功能键、吸水、刷盘电机均被锁定不能正常开启，系统进入 待机状态。
图标，所有功能关闭,此时面板所有功能键、吸水、刷盘电机均被锁定不能正常开启，系统进入 待机状态。
