154(mm)×134(mm)手推式洗地车控制面板

154(mm)×134(mm)手推式洗地车控制面板

名称:154(mm)×134(mm)手推式洗地车控制面板
尺寸:
规格:
产地:

详情介绍

产品介绍:
    本产品为清洁设备配套控制面板,产品能控制清洁设备刷盘、吸水运行工作,显示电池电量等其 它清洁设备通用功能。此款控制面板采用RFID卡感应启动,请您使用时注意选择刷卡感应区域。您 需要选择功能键时只需在面板启动后,用手指在相应功能键图标上滑动即可打开选择的功能,并且功 能键上方相应功能指示灯亮起。指示灯亮起则表示该灯对应的功能正在工作(由于本产品采用电容式 触摸按键设计,在使用时请勿用力按压按键)。

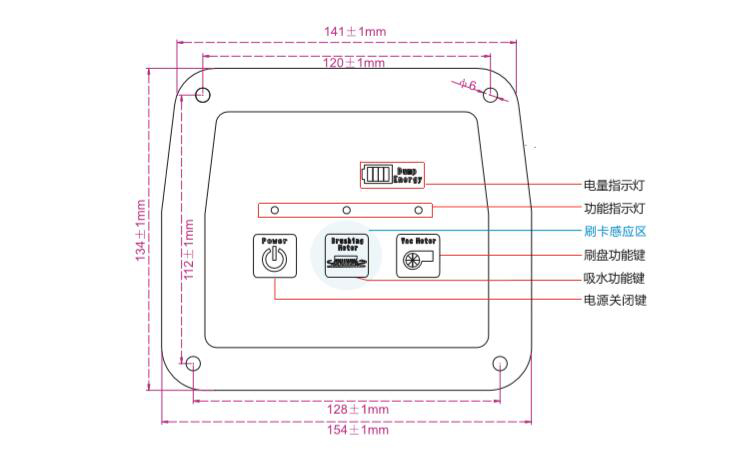

 产品详情请参见下图:


技术参数:
     ◆ 面板尺寸:154±1.0(mm)×134±1.0(mm)×4±0.5(mm);
      密封盖尺寸:79±1.0(mm)×86±1.0(mm)×17±1.0(mm);
     ◆ 工作温度:-15℃ --- +55℃;贮存温度:-20℃ --- +65℃;
     ◆ 相对湿度:10%-80%;PCB板厚度:1.5mm±0.1(mm);
     ◆ 额定电压:24V,额定电流:20mA;
     ◆ 电控板工作电压:DC18V—28V,待机电流 15mA;
     ◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。



功能特点:
     ◆ 电池电量显示;
     ◆ 电容触摸按键、操作便捷灵敏;
     ◆ 电池电量欠压延时保护;
     ◆ 防水、防腐蚀、全密封设计,坚固耐用;
     ◆ 吸水与刷盘接触器线圈的过载、短路保护;
     ◆ 低电量节能限制模式;
     ◆ 有刷电机碳刷与换向器故障提醒;
     ◆ 可选配扩展语音播报模块,GPRS网关云服务模块; 防撞及辅助驾驶等拓展功能;

使用说明:
    电池电量说明:

控制面板在断电后再次上电时,面板LED灯自检熄灭后,A3电量指示灯从左往右代表电池电量 由高到低;电量指示详细信息参见下图:

        电量显示灯:
A3电量说明:
      待机状态下,使用洗地机启动卡,开启面板进入工作状态。
      电量状态显示范围说明:
     当电瓶电量≥25V时:四只电量灯全亮,如图:
     23.5V≤电量<25V时:三只电量灯亮,如图:
     22V 电量 23.5V时:二只电量灯亮 ≤ < ,如图:
     电量状态显示范围说明:  20.5V 电量 22V时:一只电量灯亮 ≤ < ,如图:
     20V≤电量<20.5V时:一只电量灯滚动闪烁提醒用户及时充电。
     当电量<20V时:四只电量灯滚动闪烁,并延时30秒自动关闭所有功能(包括电量显示)



充电说明:
     当面板电量指示灯从最高位逐渐降到最低位时,说明电瓶电量不足,为保护设备,建议在此时给电池 充电,以保证能正常使用,充电时请关闭控制面板!建议当电池电量剩余   时,请及时充电补充,否则 会严重影响电池使用寿命。


功能使用说明:
     接通电源后,控制器进入系统自检状态,面板电池电量指示灯和功能指示灯闪烁。自检完成后熄灭所有指示 灯,刷盘与吸水端子输出电压为零。此时可进行如下操作:
    a.设备操作人员用RFID卡靠近读卡区域,RFID读头读取正确身份信息后立即自动打开电源并解锁面板,电 量显示灯、吸水键、刷盘键,进入实时检测状态。
    b.若需吸水电机工作,此时应换成手指操作并触摸  图标,即可启动吸水电机,吸水指示灯点亮时, 启动后再次触摸吸水电机图标,完成关闭该功能。
    c.若需刷盘电机工作,可用启动吸水电机的方法触摸  图标,完成操作。
    d.手指触摸电源按键  图标  ,所有功能关闭,此时面板所有功能键、吸水、刷盘电机均被锁定不能正常 开启,系统进入待机状态。
    e.洗地机工作时,当污水箱水位到达上限时,污水水箱指示灯点亮并闪烁,此时吸水电机停止工作且无法再次 开启,刷盘电机正常工作;当污水排尽后指示灯熄灭,吸水电机方可重新启动工作。
