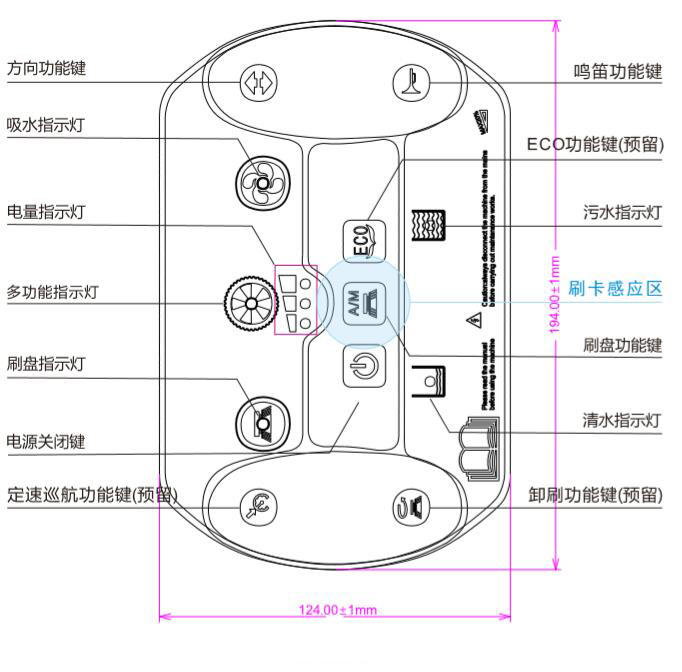

194(mm)×124(mm)自走式洗地机控制面板

     ◆ 密封盖尺寸：80±1.0（mm）× 112±1.0(mm)×17±1.0(mm)；
     ◆ 工作温度:-15℃ --- +55℃；贮存温度:-20℃ --- +65℃；
     ◆ 相对湿度:10%-80%；PCB板厚度：1.5mm±0.1(mm)；
     ◆ 额定电压:24V,额定电流:20mA；
     ◆ 电控板工作电压：DC18V—28V，待机电流 15mA；
     ◆ 最大工作电流≤88 mA,吸水和刷盘端子最大驱动电流≤1.8A。

    电池电量说明：
     控制面板在断电后再次上电时,面板LED灯自检熄灭后,电量指示灯从左往右代表电池电量 由低到高;电量指示详细信息参见下图：
            待机状态下，使用洗地机启动卡，开启面板进入工作状态。
      电量状态显示范围说明：
     当电瓶电量≥25V时：三只电量灯全亮，如图：
     22.5V≤电量＜25V时：二只电量灯亮，如图：
     20.5V≤电量＜22.5V时：一只电量灯亮，如图：
     20V≤电量＜20.5V时：一只电量灯滚动闪烁提醒用户及时充电。
     当电量＜20V时：三只电量灯滚动闪烁,并延时30秒自动关闭所有功能(包括电量显示)



     当面板电量指示灯从最高位逐渐降到最低位时,说明电瓶电量不足,为保护设备,建议在此时给电池 充电，以保证能正常使用,充电时请关闭控制面板！建议当电池电量剩余 时,请及时充电补充,否则 会严重影响电池使用寿命。

操作流程：
     接通电源后,控制器进入系统自检状态,面板电池电量指示灯和功能指示灯闪烁。自检完成后熄灭所有指示 灯,刷盘与吸水端子输出电压为零。此时可进行如下操作：
    a.设备操作人员用RFID卡靠近刷卡感应区域，RFID读头读取正确身份信息后立即自动打开电源并解锁面板，电量显示灯、吸水键、刷盘键，进入实时检测状态。
    b.若需吸水电机工作，此时踩下脚踏开关，车辆正常行驶，同时可启动吸水电机，吸水指示灯点亮时，松开脚踏开关完可关闭该功能。
    c.若需刷盘电机工作，可用手指触摸 图标，同时刷盘灯亮起，完成操作。
    d.改变洗地机行车方向，可用手指按下 图标，即可切换车辆行车方向，再次按下则可以循环切换行车方向。多功能指示灯为红色时，行车方向为倒退；如有扬声器则会提示倒车请注意提醒，多功能指示灯为绿色时，行车方向为前进。
    e.洗地作业时，当洗地机遇到行人或者障碍物时可按下面板上 按键提醒前方行人注意避让。
    f.面板上的 图标为定速巡航功能按键，图标为一键卸载刷盘功能按键，图标是节能驾驶模式功能键，以上功能为本产品预留功能，用户可根据需要选用（需要设备硬件支持）。
    g.洗地机倒车行驶时，吸水功能默认无法启动，刷盘功能可正常使用，当污水箱位到达上限时，污水水箱指示灯点亮并闪烁，此时吸水电机停止工作且无法再次开启，刷盘电机正常工作；当污水排尽后指示灯熄灭，吸水电机方可重新启动工作。
    h.手指触摸电源按键图标  ，所有功能关闭,此时面板所有功能键、吸水、刷盘电机均被锁定不能正常 开启，系统进入待机状态。
